缠绕层结构由外及内分为三部分： 耐磨损层：该部分属于缠绕层的最外层结构，由玻璃纤维表面毡、树脂、耐磨填料组成，主要作用为抗腐蚀及耐磨损。该层玻璃纤维表面毡：树脂：耐磨填料：1：57：38(质量比)，厚度约0.5mm。

抗腐蚀层：该部分由富树脂层及中间层构成，由玻璃纤维表面毡、树脂组成，形成抗腐蚀性能，处于耐磨损层下面。富树脂层树脂含量大于90％，厚度约0．5mm；中间层树脂含量70％～80％ ，厚度约2．0mm。

增强层：该部分直接在管道外壁缠绕，主要设计用来承受压力和其他情况下的载荷，其厚度按载荷条件根据式(1)计算确定。该层树

脂含量30％～40％ ，由玻璃纤维和短切纤维毡、树脂组成。 3 玻璃钢喷淋管--缠绕层的检验 缠绕粘接施工完毕，应按照HG/T20696-1999《玻璃钢化工设备设计规定》中的要求对缠绕层进行检验，无分层、脱层、裂纹、龟裂、纤维外露、干斑、夹杂物、气泡、小孔、树脂瘤等缺陷为合格。

玻璃钢脱硫喷淋管的优点

（1）、安装方便

玻璃钢有着轻质高强的优点，密度只有钢的1/4，连接方式有法兰连接、承插胶接等方便快捷。

（2）、价格优势

同等规格的玻璃钢耐磨管道价格只是钢衬胶管道的75-90%。

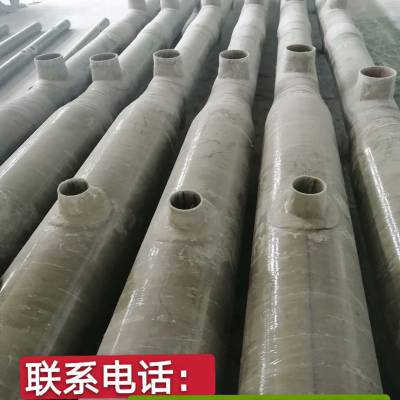

玻璃钢喷淋管缠绕层结构由外及内分为三部分   脱硫塔改造喷淋层

1、玻璃钢喷淋管耐磨损层：该部分属于缠绕层的***外层结构，由玻璃纤维表面毡、树脂、耐磨填料组成，主要作用为抗腐蚀及耐磨损。该层玻璃纤维表面毡：树脂：耐磨填料：1：57：38(质量比)，厚度约0.5mm。

2、玻璃钢喷淋管抗腐蚀层：该部分由富树脂层及中间层构成，由玻璃纤维表面毡、树脂组成，形成***高抗腐蚀性能，处于耐磨损层下面。富树脂层树脂含量大于90％，厚度约0．5mm；中间层树脂含量70％～80％ ，厚度约2．0mm。

3、玻璃钢喷淋管增强层：该部分直接在管道外壁缠绕，主要设计用来承受压力和其他情况下的载荷，其厚度按载荷条件根据式(1)计算确定。该层树脂含量30％～40％ ，由玻璃纤维和短切纤维毡、树脂组成。

脱硫塔改造喷淋层缠绕层的检验
